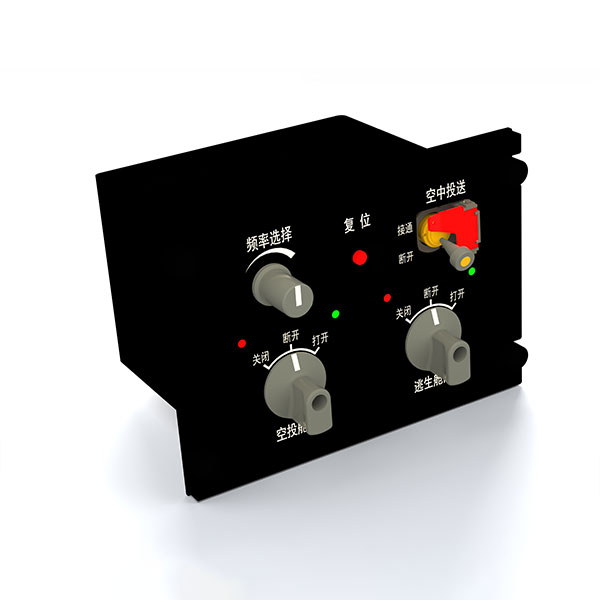

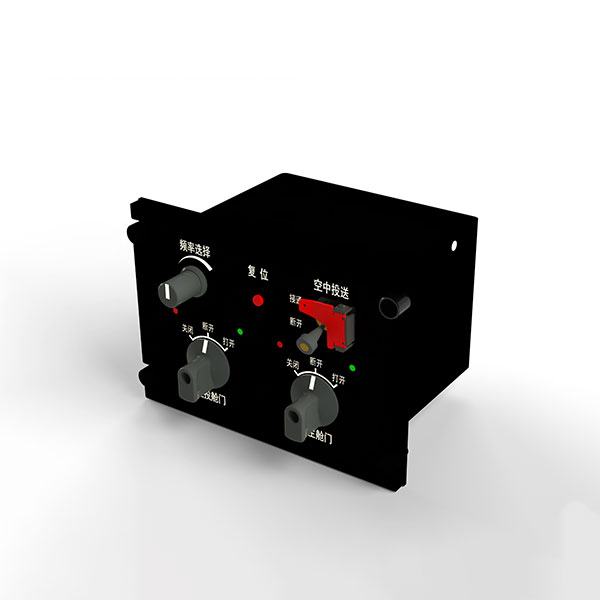

Комплексная панель управления HY08-KZ3 предназначена для управления открытием и закрытием створок фотолюка, имитации сигнала земля-воздух, а также для регулировки яркости световодных панелей.
Описание
маркер
Общие сведения
Комплексная панель управления HY08-KZ3 предназначена для управления открытием и закрытием створок фотолюка, имитации сигнала земля-воздух, а также для регулировки яркости световодных панелей.
Функциональные характеристики
Функции
Функция регулировки яркости:
a) Яркость световодной панели плавно регулируется от положения ВЫКЛ до максимальной яркости. При вращении ручки регулятора яркости по часовой стрелке яркость световодной панели увеличивается, при вращении против часовой стрелки – уменьшается.
b) При нахождении ручки регулятора яркости в положении ВЫКЛ питание освещения световодной панели отключается.
◆ Напряжение питания светодиодов составляет 28 В постоянного тока. Светодиод ОТКР имеет зеленый цвет свечения, светодиод ЗАКР также зеленый. Яркость соответствует требованиям для дневного режима по ГОСТ 2020-1994 Общие технические требования к внутреннему и внешнему освещению самолетов.
◆ На комплексной панели управления расположен переключатель встроенного контроля светодиодов. При включении переключателя оба светодиода загораются.
◆ Переключатель створок фотолюка управляет открытием или закрытием створок. Переключатель является галетным, модель 79-2526, используемая ручка модель BP247-A2G2.
◆ Переключатель имитации воздуха. В верхнем положении включен имитация режима в воздухе, в нижнем положении отключен. Оснащен желтой защитной крышкой.
Технические характеристики
Технические характеристики комплексной панели управления:
◆ Входное напряжение: от 19 В до 32 В постоянного тока.
◆ Выходное напряжение: от 10 В -0,5 В до 28 ± 1 В постоянного тока.
◆ Номинальная нагрузка: 3 ± 0,2 А.
Интерфейсы (физический, электрический)
◆ Физический интерфейс: размеры 136,2 мм × 66,68 мм. Крепление осуществляется с помощью поворотных замков DZUS.
◆ Электрический интерфейс
Размеры
Габаритные размеры: не более 104,78 мм высота × 146 мм ширина × 200 мм глубина.
Масса
Масса изделия: не более 1 кг (включая кронштейн крепления и прочее).
Таблица 1 – Определение контактов интерфейса комплексной панели управления HY08-KZ3
|
Розетка: J599G/20FF22ZN Вилка: J599G/26FF22KN Задний обжимной узел: J1784/38-19N |
||
| Контакт розетки | Определение контакта | Примечание |
| 1 | Выход сигнала АВТОМАТИЧЕСКИЙ переключателя управления высевом (19 В – 32 В постоянного тока) | |
| 2 | Выход сигнала РУЧНОЙ переключателя управления высевом (19 В – 32 В постоянного тока) | |
| 3 | Вход сигнала переключателя имитации воздуха | |
| 4 | Выход сигнала переключателя имитации воздуха (переключатель в положении ОТКЛ) | |
| 5 | Свободен | |
| 6 | Переключатель створок фотолюка – общий контакт, положительный провод питания 28 В постоянного тока | |
| 7 | Выход сигнала ОТКРЫТИЕ створок фотолюка | |
| 8 | Выход сигнала ЗАКРЫТИЕ створок фотолюка | |
| 9 | Входной сигнал для светодиода ОТКРЫТИЕ створок фотолюка 28 В постоянного тока | |
| 10 | Входной сигнал для светодиода ЗАКРЫТИЕ створок фотолюка 28 В постоянного тока | |
| 11 | Отрицательный полюс питания / общий контакт переключателя управления высевом вход и выход (GND) | |
| 12 | Положительный полюс входного питания (19 В – 32 В постоянного тока) | |
| 13 | Выход питания регулировки яркости световодной панели устройства речевого оповещения, место 1 (10 В – 28 В постоянного тока) | |
| 14 | Выход питания регулировки яркости световодной панели блока управления связью, место 1 (10 В – 28 В постоянного тока) | |
| 15 | Выход питания регулировки яркости световодной панели устройства речевого оповещения, место 2 (10 В – 28 В постоянного тока) | |
| 16 | Выход питания регулировки яркости световодной панели блока управления связью, место 2 (10 В – 28 В постоянного тока) | |
| 17 | Выход питания регулировки яркости световодной панели контроллера рабочего оборудования (10 В – 28 В постоянного тока) | |
| 18 | Выход питания регулировки яркости световодной панели индикатора питания (10 В – 28 В постоянного тока) | |
| 19 | Резервный выход питания регулировки яркости световодной панели (10 В – 28 В постоянного тока) | |
| 20 | Свободен | |
| 21 | Свободен | |
| 22 | Свободен | |
