Блок управления освещением кабины пилотов

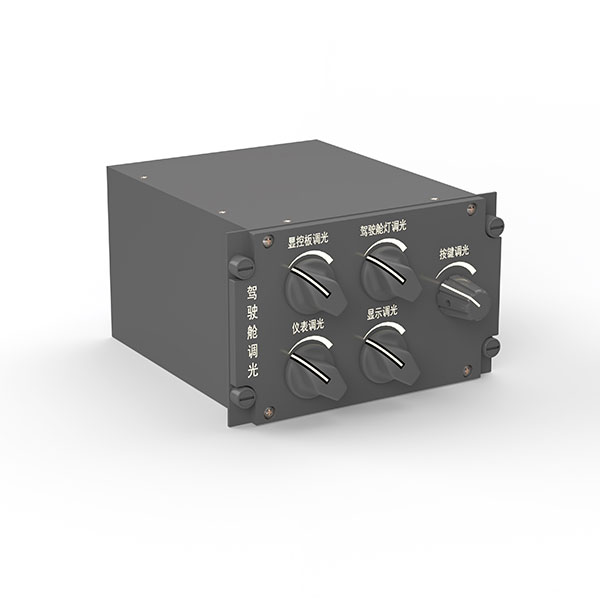

Пульт управления освещением кабины экипажа предназначен для управления питанием подсветки световодных панелей левого и правого пультов, приборной доски, а также аварийного освещения на самолете.
Описание
маркер
Общие сведения
Пульт управления освещением кабины экипажа предназначен для управления питанием подсветки световодных панелей левого и правого пультов, приборной доски, а также аварийного освещения на самолете. Обеспечивает регулировку яркости подсветки приборной доски, левого пульта, правого пульта и аварийного освещения. Также формирует 12 сигналов переключения дневного/ночного режима и 12 сигналов самотестирования светосигнализаторов.
Функции и характеристики
Функции
Пульт управления освещением кабины экипажа преобразует бортовое питание постоянного тока 28 В в питание 28 В с регулируемой скважностью (ШИМ), обеспечивая регулировку яркости подсветки приборной доски, левого пульта, правого пульта и аварийного освещения, а также формирует 12 сигналов переключения дневного/ночного режима и 12 сигналов самотестирования светосигнализаторов.
Технические характеристики
Диапазоны регулировки и нагрузочная способность (Таблица 1)：
| Группа | Назначение | Номинальное напряжение | Номинальный ток | Примечание |
| Группа А | Подсветка приборной доски | DC 28 В, ШИМ, диапазон регулировки коэффициента заполнения (1 % +2 %/-1 % ~ 99 % +1 %/-2 %) / (400 ± 20) Гц | Не более 1,8 А | |
| Группа В | Подсветка левого пульта | DC 28 В, ШИМ, диапазон регулировки коэффициента заполнения (1 % +2 %/-1 % ~ 99 % +1 %/-2 %) / (400 ± 20) Гц | Не более 1 А | |
| Группа С | Подсветка правого пульта | DC 28 В, ШИМ, диапазон регулировки коэффициента заполнения (1 % +2 %/-1 % ~ 99 % +1 %/-2 %) / (400 ± 20) Гц | Не более 1,2 А | |
| Группа D | Аварийное освещение | DC 28 В, ШИМ, диапазон регулировки коэффициента заполнения не менее (3 % ~ 97 %) | Не более 0,7 А |
Выходные сигналы регулировки
◆ Диапазон поворота каждого регулятора на лицевой панели составляет 240° ± 10 %. При повороте против часовой стрелки до упора происходит отключение.
◆ Управление яркостью подсветки приборной доски: 10 каналов (включая 2 резервных) ШИМ-сигналов. Уровень выходного напряжения высокого уровня: 28 ± 0,5 В.
◆ Управление яркостью подсветки левого пульта: 5 каналов (включая 2 резервных) ШИМ-сигналов. Уровень выходного напряжения высокого уровня: 28 ± 0,5 В.
◆ Управление яркостью подсветки правого пульта: 7 каналов (включая 2 резервных) ШИМ-сигналов. Уровень выходного напряжения высокого уровня: 28 ± 0,5 В.
◆ Управление яркостью аварийного освещения: 1 канал ШИМ-сигнала. Уровень выходного напряжения высокого уровня: 28 ± 0,5 В.
◆ Двухпозиционный переключатель формирует 12 сигналов "разомкнуто/общий" ("разомкнуто" — режим "День", "общий" — режим "Ночь").
◆ Двухпозиционный переключатель формирует 12 сигналов "разомкнуто/общий" ("разомкнуто" — сигнал неактивен, "общий" — сигнал самотестирования светосигнализаторов).
Электропитание 28 В DC ± 10 %
Световодная панель
1. Цельнометаллическая съемная световодная панель с подсветкой на светодиодах (LED). Цветность и энергетическая яркость должны соответствовать требованиям к освещению типа I, класса B (основное освещение) согласно GJB 1394-1992 «Внутреннее освещение самолетов, совместимое с системами ночного видения».
2. Параметры освещения: При напряжении питания (28 ± 0,5) В DC:
◆ При скважности 100 %: яркость символов должна составлять (2–5) кд/м², средняя яркость символов (2,5–4,5) кд/м².
◆ При скважности 50 %: яркость символов должна составлять (1–2,5) кд/м², средняя яркость символов (1,25–2,25) кд/м².
◆ При скважности 25 %: яркость символов должна составлять (0,5–1,25) кд/м², средняя яркость символов (0,62–1,13) кд/м².
◆ При скважности 10 %: яркость символов должна составлять (0,2–0,5) кд/м², средняя яркость символов (0,25–0,45) кд/м².
c) Равномерность освещения: не более 2,5.
d) Номинальное рабочее напряжение: 28 В DC.
e) Рабочее напряжение: 27,5–28,5 В DC.
f) Подсветка световодной панели осуществляется ШИМ-сигналом 28 В DC (частота 400 Гц).
g) Требования к подсветке ручек (регуляторов) на световодной панели: при номинальном напряжении и скважности 100 % средняя яркость подсветки ручек должна составлять (2–5) кд/м²；
h) Требования к светосигнализаторам:
Цветность должна соответствовать требованиям NVIS Green A согласно GJB 1394-1992, тип I, класс B для сигнальных и контрольных ламп. Энергетическая яркость должна соответствовать требованиям GJB 1394-1992.
Переключение дневного/ночного режима светосигнализаторов на световодной панели осуществляется централизованно. Принимается один сигнал "разомкнуто/общий" для управления переключением ("разомкнуто" — режим "День", "общий" — режим "Ночь"). Требования к яркости:
Режим "День": яркость не менее 510 кд/м².
Режим "Ночь": яркость сигнальных ламп 3,5 ± 1,5 кд/м².
Интерфейсы
Механический интерфейс: Крепление осуществляется 4 фиксаторами (винтами с барашками), тип Q/7A2-19-92.
Электрический интерфейс：
◆ Интерфейсы электропитания:
Входные разъемы питания: 2 канала (нормальный 28 В DC и резервный 28 В DC).
Выходные разъемы питания: 12 каналов питания с ШИМ-модуляцией.
◆ Интерфейсы дискретных сигналов:
12 каналов дискретных выходов для управления режимом "День/Ночь" (общий — ночь, разомкнуто — день). Подключаются к передним/задним комплексным резервным дисплеям, передним/задним блокам сигнальных ламп, передним/задним панелям управления шасси, передним/задним AAP, передним/задним большим экранам, нашлемным индикаторам и заднему нашлемному индикатору.
12 каналов дискретных выходов для управления самотестированием ламп (общий — сигнал самотестирования, разомкнуто — неактивно). Подключаются к тем же устройствам.
Габаритные размеры
Внешние габаритные размеры: не более 136 × 80 × 129 мм.
Установочные размеры: 126 × 50 мм.
Масса
Масса: не более 1,53 кг.
