Панель автоматических выключателей предназначена для вторичного распределения электроэнергии в нормальных и аварийных режимах работы самолёта, а также для обеспечения защиты питающих линий от перегрузок и коротких замыканий.

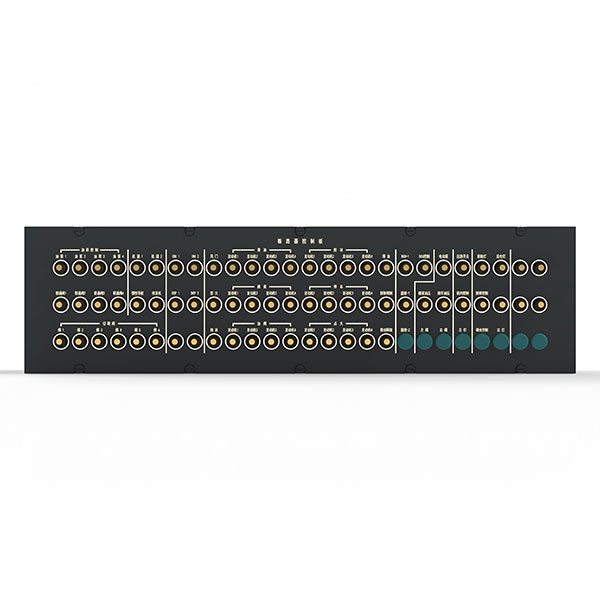

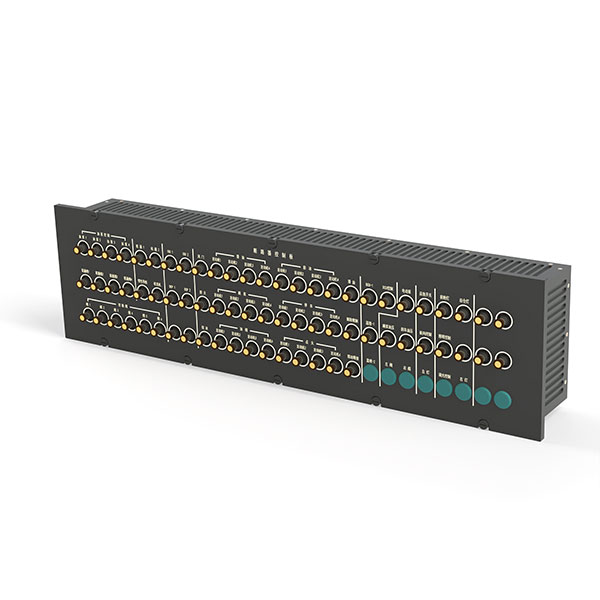

Панель автоматических выключателей предназначена для вторичного распределения электроэнергии в нормальных и аварийных режимах работы самолёта, а также для обеспечения защиты питающих линий от перегрузок и коротких замыканий. Панель устанавливается в кабине экипажа в месте, удобном для доступа членов экипажа, обеспечивает электроэнергией критически важное бортовое оборудование и предоставляет функцию возврата автоматических выключателей. В случае срабатывания защиты член экипажа может выполнить возврат выключателя в зависимости от условий полета, гарантируя нормальную работу оборудования, влияющего на безопасность полета.
Функция
Панель автоматических выключателей обеспечивает вторичное распределение электропитания в нормальном и аварийном режимах самолёта, реализуя функции защиты потребителей от перегрузок и коротких замыканий. Также выполняет функции сбора напряжения нормальной и аварийной сетей, сбора состояния включения/отключения автоматических выключателей и функцию передачи данных.
Технические характеристики
◆ Панель автоматических выключателей обеспечивает защиту питания для 78 нагрузок, при этом питание от нормальной и аварийной сетей физически разделено.
◆ Точность измерения напряжения: ±0,2 В, дискретность: ±0,1 В.
◆ Падение напряжения между входом и выходом при номинальном токе составляет не более 1,2 В.
Интерфейсы (физический, электрический)
Панель автоматических выключателей крепится на кронштейне верхней панели управления с помощью восьми винтов DZUS. Установочные размеры показаны на рисунке ниже.
Электрический интерфейс панели реализован через соединители, всего 5 ответных розеток.
Перечень электрических интерфейсов
| Обозначение соединителя | Тип розетки | Тип вилки | Тип заднего обжимного устройства | Примечание |
| X1 | 2 клеммы диаметром 8 мм | / | / | / |
| X2 | J599/20WF13PN | J599/26WF13SN | J1784/39-19W | |
| X3 | J599/20WH55SN | J599/26WH55PN | J1784/39-23W | |
| X4 | J599/20WG39SN | J599/26WG39PN | J1784/39-21W | |
| X5 | J599/20WJ24SN | J599/26WJ24PN | J1784/39-25W |
Коммуникационный интерфейс
◆ Информация о состоянии каналов электропитания и напряжении на шинах передается через интерфейс CAN-шины на блок индикации и управления электроснабжением для отображения.
◆ Информация о состоянии электропитания и напряжении шин передается по CAN-шине, скорость передачи: 250 кбит/с.
◆ Линия шины: используется двухрезервированная CAN-шина.
Размеры
Габаритные размеры не более: 600 мм (ширина) × 160 мм (высота) × 87 мм (глубина) (без учета выступающих частей).
Масса
Не более 5,5 кг.
