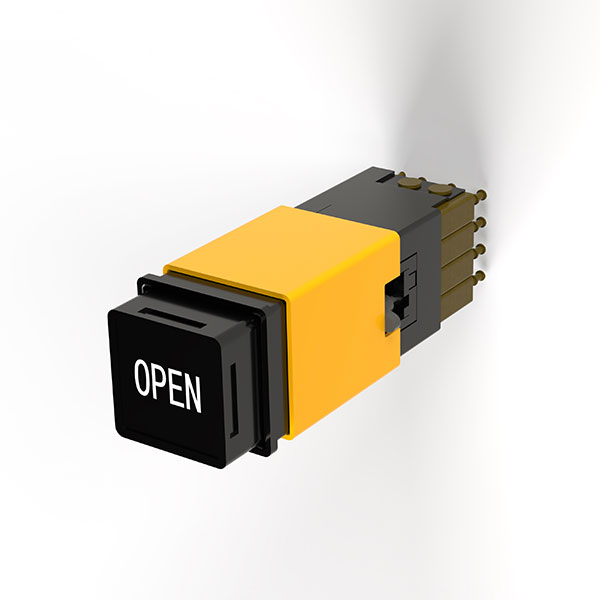

Выключатель OPEN
Выключатель OPEN относится к кнопочным выключателям со встроенной индикацией. Изделие обладает функцией управления замыканием/размыканием цепи посредством нажатия и функцией световой индикации.
Описание
маркер
Общие сведения
Выключатель OPEN относится к кнопочным выключателям со встроенной индикацией. Изделие обладает функцией управления замыканием/размыканием цепи посредством нажатия и функцией световой индикации.
Функциональные характеристики
Функция
Предназначен для замыкания и размыкания электрической цепи, а также для световой сигнализации.
Технические характеристики
◆ Номинальное рабочее напряжение: 28 В постоянного тока
◆ Нагрузка: 5 А
◆ Яркость светодиодной индикации: от 660 кд/м² до 1300 кд/м²
◆ Усилие нажатия на переключатель: от 5 Н до 23 Н
◆ Цвет свечения: белый, авиационный красный, авиационный зеленый, авиационный желтый (опционально)
Интерфейсы (физический, электрический)
Размер монтажного отверстия: 17,7 мм × 17,7 мм
Толщина монтажной панели: от 1,5 мм до 6 мм
Электрические выводы разделены на две части. Выводы C и D подсветки являются положительными, выводы 1, 2, 3, 4 – отрицательными. Переключатель имеет четыре группы выводов, каждая группа состоит из трех выводов: общий, нормально разомкнутый, нормально замкнутый. Распределение выводов и принципиальная схема переключателя показаны на рисунке ниже.
Размеры
Габаритные размеры: 19,2 мм × 19,2 мм, высота не более 60 мм
Масса
Не более 0,05 кг
