При естественном освещении символы и метки на световодной панели изделия обеспечивают пилота оперативной информацией. При слабом внешнем освещении внутренний источник света световодной панели подсвечивает символы и метки на ней, предоставляя пилоту оперативную информацию. Кроме того, изделие передает информацию об изменении состояния органов управления на блок обработки панели управления.
При естественном освещении символы и метки на световодной панели изделия обеспечивают пилота оперативной информацией. При слабом внешнем освещении внутренний источник света световодной панели подсвечивает символы и метки на ней, предоставляя пилоту оперативную информацию. Кроме того, изделие передает информацию об изменении состояния органов управления на блок обработки панели управления.

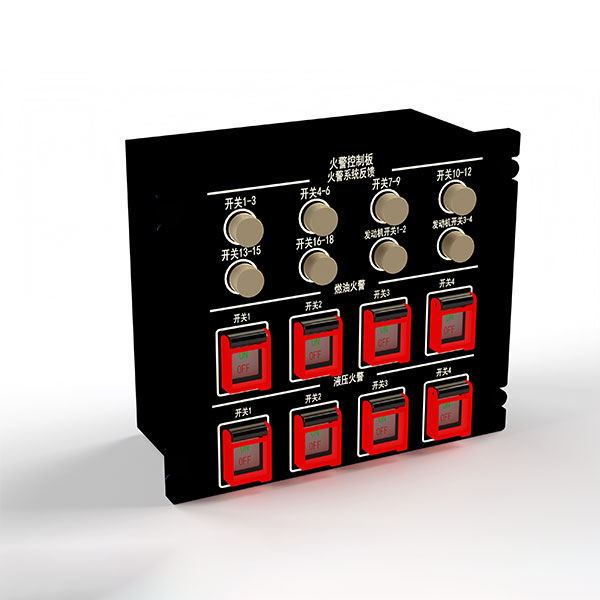

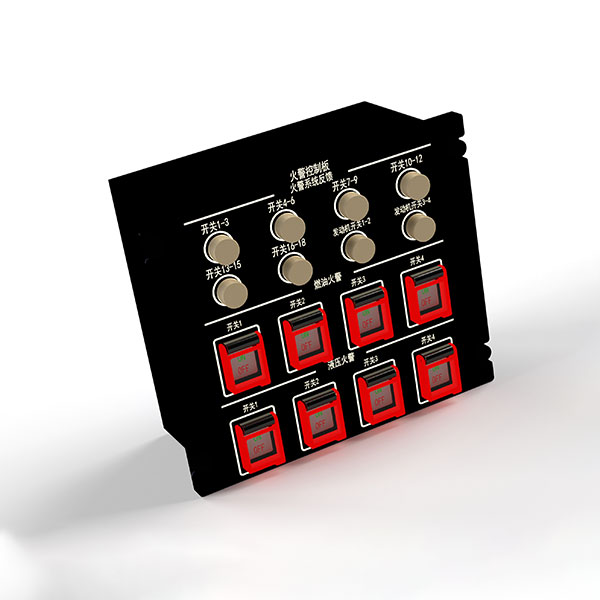

Панель противопожарного управления представляет собой сменное функциональное устройство.
Функция
Основные функции заключаются в следующем:
a) Маркировочные символы на световодной панели выполнены в виде белых пропускающих свет символов, обладают функцией фоновой подсветки. Цвет подсветки – NVIS зеленый А.
b) На панели расположены 8 круглых кнопочных переключателей и 8 квадратных клавишных переключателей со встроенной индикацией. Квадратные клавишные переключатели оснащены красными защитными крышками.
c) Символы на квадратных клавишных переключателях могут отображаться по зонам.
d) По требованию заказчика возможно внешнее сопряжение посредством дискретных сигналов, интерфейсов RS422, RS485, RS429 и других.
Технические характеристики
1. Яркость световодной панели
◆ Яркость фоновой подсветки световодной панели: при рабочем напряжении 28 ± 0,1 В постоянного тока составляет от 1,7 до 5,1 кд/м², в соответствии с ГОСТ 1394-92.
◆ Яркость светодиодов на кнопочных переключателях: при напряжении 28 ± 0,1 В постоянного тока составляет от 600 до 1300 кд/м², в соответствии с ГОСТ 455-1988.
2. Электропитание и потребляемая мощность
◆ Напряжение: +28 В постоянного тока.
◆ Ток: не более 1,2 А.
3. Интерфейсы (физический, электрический)
◆ Механический интерфейс: Крепление осуществляется с помощью четырех поворотных замков.
◆ Электрический интерфейс: На тыльной стороне расположен один круглый электрический соединитель.
Размеры
Габаритные размеры: не более 240 мм × 240 мм × 60 мм.
Масса
Масса: не более 2,0 кг.
