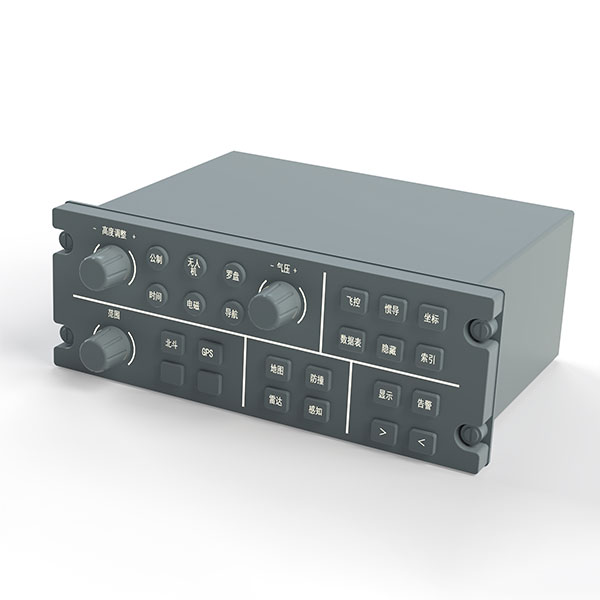

Панель управления дисплеем
Пульт управления индикацией обеспечивает экипаж визуальной информацией посредством символов и знаков на световодной панели при естественном освещении. В условиях недостаточной внешней освещенности внутренняя подсветка световодной панели активирует символы и знаки, предоставляя пилоту необходимую информацию. Пульт также передает сигналы об изменении параметров управления на обрабатывающую плату.
Описание
маркер
Общие сведения
Пульт управления индикацией обеспечивает экипаж визуальной информацией посредством символов и знаков на световодной панели при естественном освещении. В условиях недостаточной внешней освещенности внутренняя подсветка световодной панели активирует символы и знаки, предоставляя пилоту необходимую информацию. Пульт также передает сигналы об изменении параметров управления на обрабатывающую плату.
Пульт управления индикацией является сменным функциональным узлом линейного уровня (SRU).
Функции и характеристики
Функции
Основные функции включают:
◆ Световодная панель с символами и знаками белого цвета пропускающего типа, оснащенная функцией фоновой подсветки. Цвет подсветки — зеленый NVG-совместимый (NVIS Green A).
◆ 24 кнопки мгновенного действия.
◆ На световодной панели установлены 3 регулировочных энкодера для настройки соответствующих сигналов.
Технические характеристики
Яркость световодной панели: Яркость фоновой подсветки световодной панели: при рабочем напряжении (28 ± 0,1) В постоянного тока — от 1,7 до 5,1 кд/м² согласно GJB1394-92.
Электропитание
◆ Напряжение питания подсветки: +28 В постоянного тока.
◆ Потребляемый ток: не более 1 А.
Интерфейсы (физические и электрические)
◆ Механический интерфейс: Крепление осуществляется 4 винтами с фиксацией.
◆ Электрический интерфейс: На тыльной стороне расположен один круглый разъем.
Габаритные размеры
Внешние габаритные размеры: не более 240 мм × 160 мм × 80 мм.
Масса
Масса: не более 1,5 кг.
