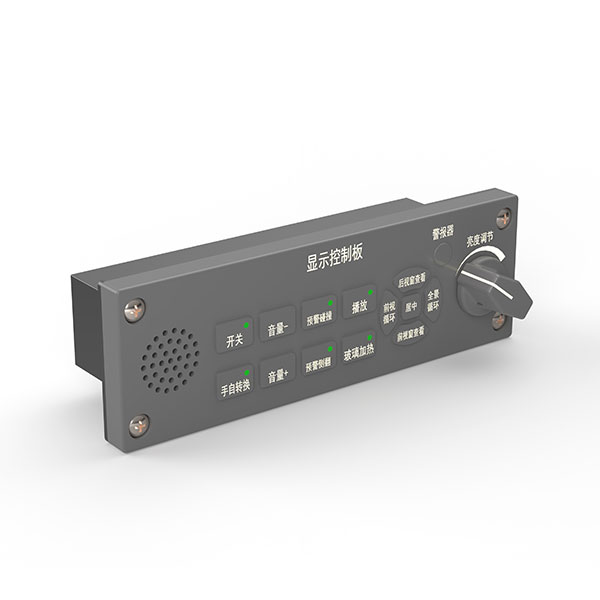

Передний блок индикации
Передний пульт индикации обеспечивает экипаж визуальной информацией посредством символов и знаков на световодной панели (табло) при естественном освещении. В условиях недостаточной внешней освещенности внутренняя подсветка световодной панели активирует символы и знаки, предоставляя пилоту необходимую информацию. Пульт также передает сигналы об изменении параметров управления на обрабатывающую плату (контроллер).
Описание
маркер
Общие сведения
Передний пульт индикации обеспечивает экипаж визуальной информацией посредством символов и знаков на световодной панели (табло) при естественном освещении. В условиях недостаточной внешней освещенности внутренняя подсветка световодной панели активирует символы и знаки, предоставляя пилоту необходимую информацию. Пульт также передает сигналы об изменении параметров управления на обрабатывающую плату (контроллер).
Передний пульт индикации является сменным функциональным узлом линейного уровня (SRU).
Функции и характеристики
Функции
Основные функции включают:
a) Световодная панель с символами и знаками белого цвета пропускающего типа, оснащенная функцией фоновой подсветки. Цвет подсветки — зеленый NVG-совместимый (NVIS Green A).
b) 14 кнопок мгновенного действия, 6 из которых оснащены встроенными светодиодными индикаторами.
c) На световодной панели установлен один регулятор яркости, позволяющий регулировать яркость подсветки.
d) На световодной панели установлен звуковой сигнализатор, который активируется при поступлении сигнала тревоги. Отключение сигнала производится нажатием на кнопку сигнализатора.
Технические характеристики
Яркость световодной панели:
◆ Яркость фоновой подсветки световодной панели: при рабочем напряжении (28 ± 0,1) В постоянного тока — от 1,7 до 5,1 кд/м² (кандел на квадратный метр) согласно ГОСТ GJB1394-92.
◆ Яркость светодиодных индикаторов кнопок: при напряжении (5 ± 0,1) В постоянного тока — от 600 до 1300 кд/м² согласно ГОСТ GJB455-1988.
Электропитание и потребляемая мощность
◆ Напряжение питания подсветки: +28 В постоянного тока.
◆ Напряжение питания индикаторов кнопок: +5 В постоянного тока.
◆ Потребляемый ток: не более 1 А.
Интерфейсы (физические и электрические)
◆ Механический интерфейс:
◆ Крепление осуществляется 4 винтами.
Электрический интерфейс
На тыльной стороне расположен один круглый разъем.
Габаритные размеры
Внешние габаритные размеры: не более 240 мм × 120 мм × 60 мм.
Масса
Масса: не более 1,2 кг.
