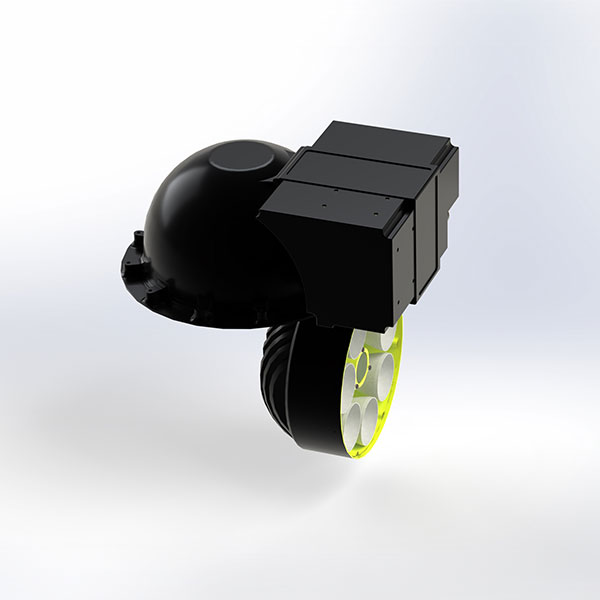

Посадочная фара 1
Изделие «Посадочная фара-1» устанавливается на нижней поверхности фюзеляжа вертолета и предназначено для обеспечения освещения.
Описание
маркер
Общие сведения
Изделие «Посадочная фара-1» устанавливается на нижней поверхности фюзеляжа вертолета и предназначено для обеспечения освещения.
Функции и характеристики
Функции
Обеспечивает освещение окружающей обстановки, необходимое для взлета, посадки и руления вертолета в ночное время.
Технические характеристики
◆ Рабочий диапазон напряжения питания: 18 В – 30 В постоянного тока.
◆ Угол выпуска/уборки фары: от 0° до 90°. Предельное отклонение углового положения в крайних положениях: ±1°. Время выпуска/уборки: 5–7 с. Управление осуществляется переключателем на борту, возможна остановка в любом промежуточном положении. Разница во времени выпуска/уборки между двумя любыми посадочными фарами при одинаковых условиях испытаний не должна превышать 0,3 с.
◆ Максимальная сила света: не менее 300 000 кд.
◆ Угол рассеивания: не менее 12° в вертикальной и горизонтальной плоскостях.
◆ Рабочий ток лампы во включенном состоянии: не более 3,2 А.
◆ Рабочий ток электродвигателя: не более 2 А.
◆ Режим работы: продолжительность непрерывной работы источника света не менее 60 мин, время отдыха не более 10 мин; продолжительность непрерывной работы электродвигателя не менее 5 мин, время отдыха не более 10 мин.
◆ Устойчивость к ветровым нагрузкам: в выпущенном и зафиксированном положении фара должна выдерживать ветровые нагрузки, возникающие при полете вертолета со скоростью 280 км/ч. Выпуск и уборка должны выполняться при скорости полета до 200 км/ч.
◆ Во включенном состоянии формирует сигнал оповещения для бортовой системы сигнализации. Тип сигнала: масса или разомкнуто, масса — активный сигнал, разомкнуто — неактивный.
◆ При достижении крайних положений выпуска и уборки должна автоматически отключаться.
Интерфейсы
Механический интерфейс
Крепление осуществляется 11 винтами M4, равномерно расположенными по окружности диаметром 187 мм.
Электрический интерфейс: ◆ Розетка: J599/20JB35PN ◆ Вилка: J599/26JB35SN ◆ Принадлежности: J1784/38-19W
Габаритные размеры
Не более 277 мм × 238 мм × 110 мм
Масса
Не более 3 кг.
