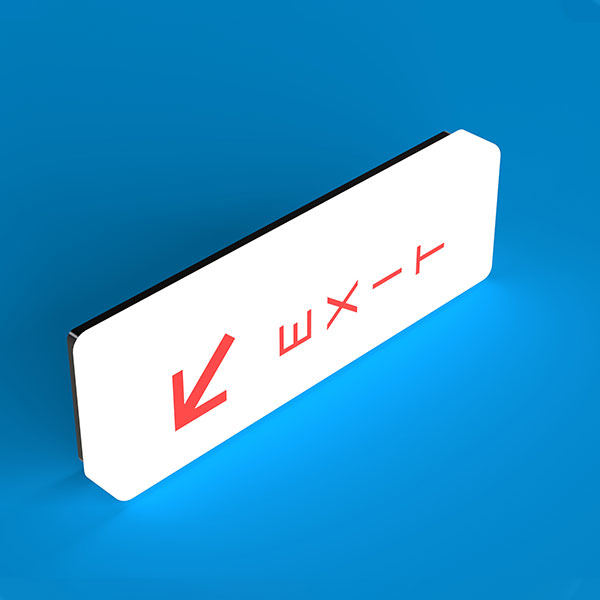

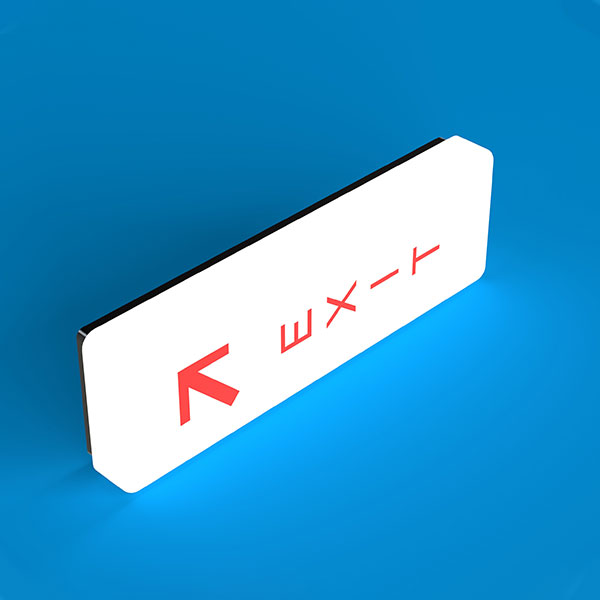

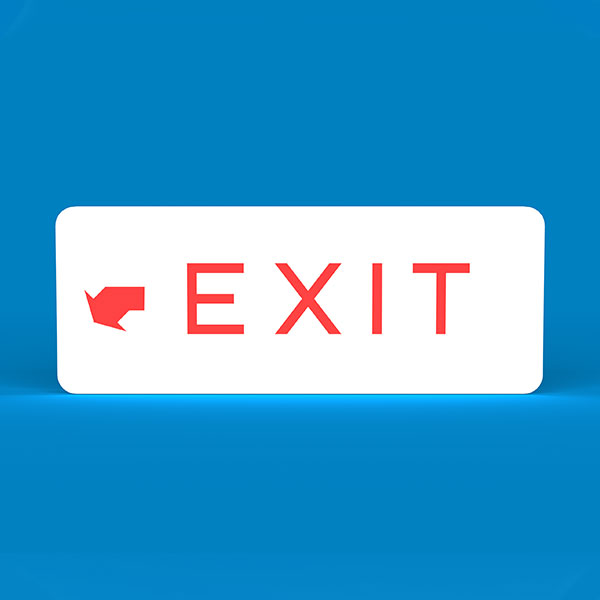

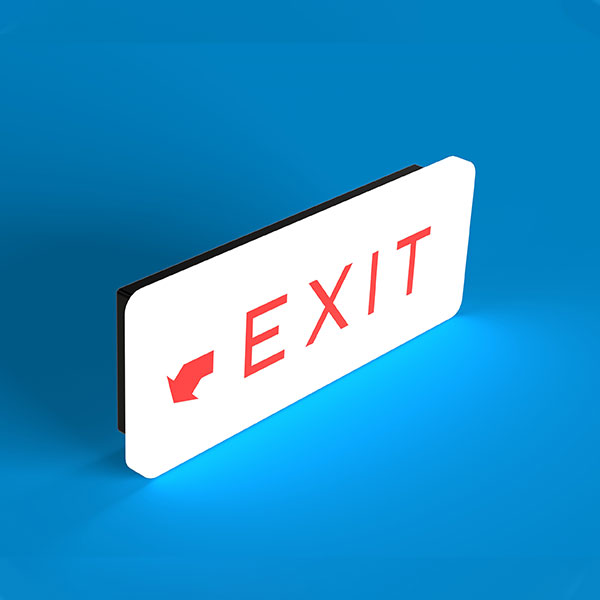

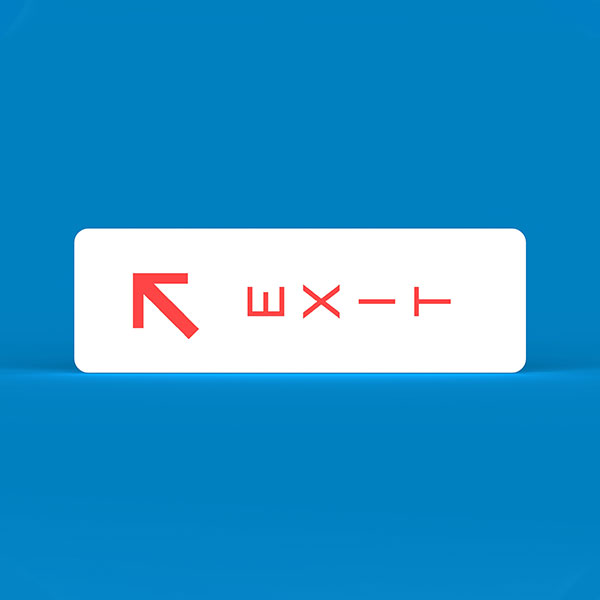

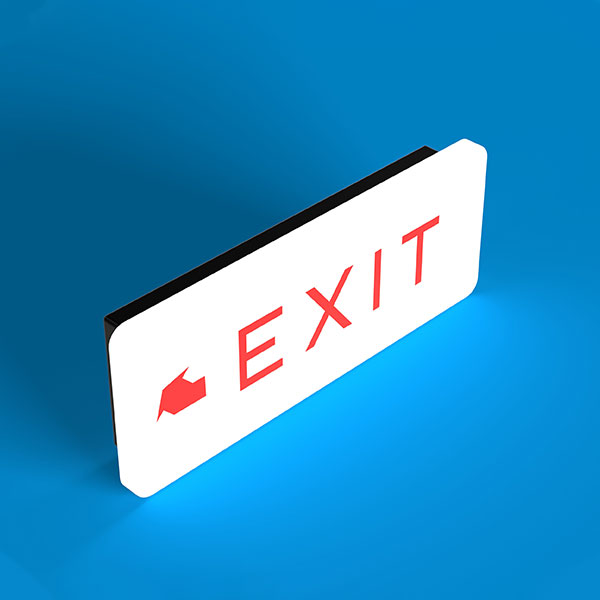

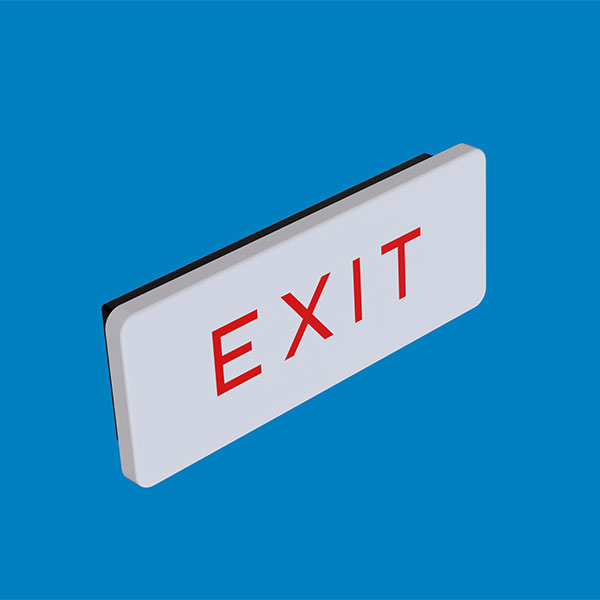

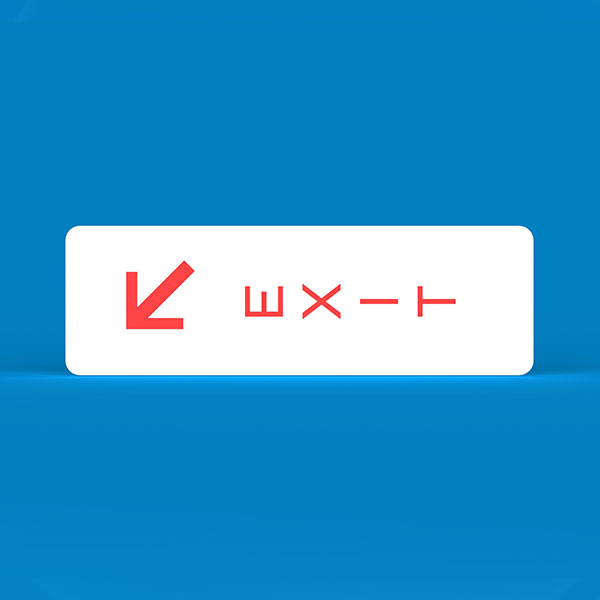

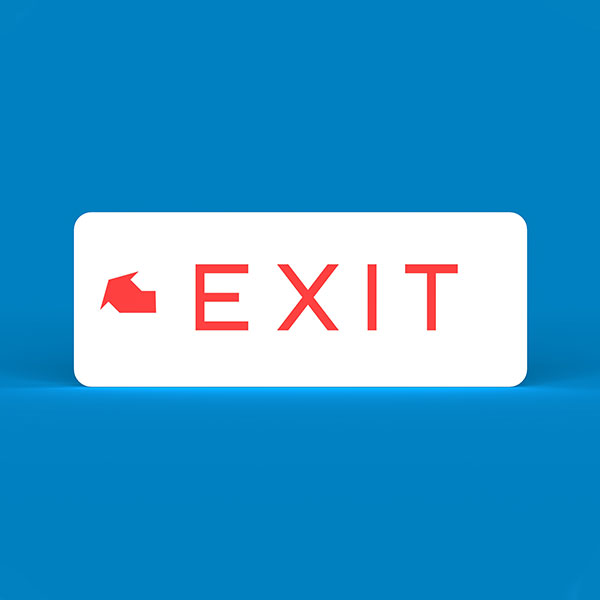

Указательный светильник выхода
Указатель аварийного выхода состоит из основания и рассеивателя.
Описание
маркер
Общие сведения
Указатель аварийного выхода состоит из основания и рассеивателя.
Функции и характеристики
Функции
Предназначен для освещения путей экстренной эвакуации. Когда выключатель аварийного освещения находится в положении «Подготовка», питание подается на зарядку аккумулятора в блоке аварийного питания. При отключении электропитания самолета блок питания автоматически переключается на питание от аккумулятора, зажигая все светильники системы аварийного освещения.
Технические характеристики
◆ Табло выхода
Номинальное напряжение: 6 В постоянного тока.
Поверхность изделия — белая, символы — красные. Символы красного цвета высотой 38 мм располагаются на освещаемом белом фоне площадью не менее 135 см². Контраст между освещенным фоном и символами должен быть не менее 10:1. Яркость белого фона должна составлять не менее 85,7 кд/м², контраст между яркими и темными участками не более 3:1.
◆ Указатель выхода
Номинальное напряжение: 6 В постоянного тока.
Поверхность изделия — белая, символы — красные. Яркость символов должна составлять не менее 85,7 кд/м².
Интерфейсы
◆ Механический интерфейс
Крепление осуществляется винтами.
◆ Электрический интерфейс
Клеммы подключения: 6 В — положительная, GND — отрицательная.
Размеры
◆ Основание табло выхода: Межосевое расстояние установочных отверстий: 212 мм. Установочные отверстия: 6,5 мм × 4,5 мм.
◆ Рассеиватель табло выхода: Внешние габаритные размеры: 260 мм × 100 мм.
◆ Указатель выхода: Межосевое расстояние установочных отверстий: 101,6 ± 0,2 мм.
◆ Установочные отверстия: диаметр 3,5 мм.
◆ Внешние габаритные размеры: 122,5 мм × 39 мм.
Масса
◆ Табло выхода: не более 0,300 кг.
◆ Указатель выхода: не более 0,070 кг.
